溶解氧電極的構造和極化過程
點擊: 次 時間:2019-11-07 16:52

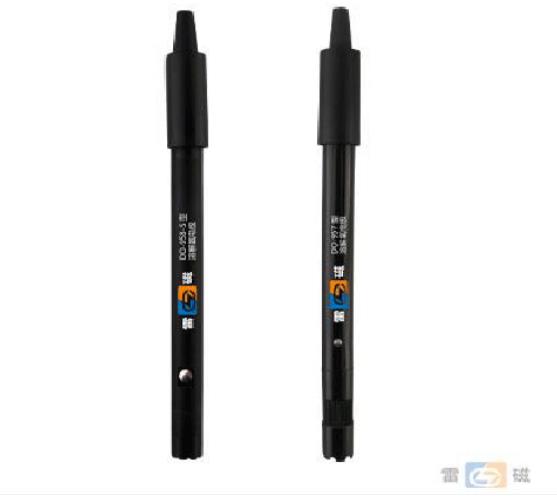

溶解氧電極可以用來測量現場或實驗室內被測樣品水溶液內的溶氧含量。溶解氧電極用一薄膜將鉑陰極， 銀陽極，以及電解質與外界隔開，一般情況下陰極幾乎是和這層膜直接接觸的。氧以和其分壓成正比的比率透過膜擴散，氧分壓越大，透過膜的氧就越多。當溶解氧不斷地透過膜滲入腔體，在陰極上還原而產生電流，此電流在儀表上顯示出來。由于此電流和溶氧濃度直接成正比，因此校正儀表只需將測得的電流轉換為濃度單位即可。
溶解氧電極的構造
溶解氧電極是一個電化學電池，由鑲嵌在絕緣材料上的銀極和金極構成。銀極為陽極，一般制成圓環狀，作為參比極，銀極的面積要盡可能大些，以降低電極表面的電流密度，減少陽極的極化現象，使其電極電位不受外加電壓的影響。金極為陰極，一般制成圓點狀，位于銀極的中央，電解反應即發生在金極上。
溶解氧電極的極化
使用或連續斷電5～10 分鐘以上時，與儀表連接好通電后所進行的是極化。以使電極里的化學體系達到平衡，降低零氧電流，使電極穩定。開始時，溶解氧電極的電流較大，按指數規律下降，6個小時后便處于穩定態，在此期間的顯示數據將逐漸降低，直到穩定。隨后才能進行標定。
極化過程需要6小時，先將電極與二次表正確連接，接通儀表電源即可。如果是關電時間不長，極化時間會短一些，較快的穩定。
